Программа «Водоотлив» для расчёта притока воды в котлован/траншею.

На данный момент, при разработке проектной документации в подавляющем большинстве случаев приток воды в котлованы/траншеи проектировщиками считается не правильно.

Зачастую расчёт берется из другой проектной документации как образец, и в новом расчёте совершаются предыдущие ошибки, порождая собой замкнутый круг. Главная проблема в том, что проектировщики берут для расчёта одну основную формулу и получают неверные для своих условий результаты.

Мало кто знает, что для расчета притока воды в котлован или траншею необходимо применять разные формулы в зависимости от геологических условий. В результате ошибочного расчета получается неправильный приток воды, а так же количество машино-часов для откачки воды. Не стоит забывать, что машино-часы работы насоса идут в локальную смету, что также приводит к ошибкам в сводном сметном расчете.

Отличительной особенностью программы «Водооотлив» является возможность комплексного решения задач по расчёту притока воды, и получения данных для сметы. Еще одна возможность программы «Водоотлив» позволяет использовать ее для прогнозирования притока воды уже при самом строительстве.

Простота и удобство интерфейса программы «Водоотлив» способствуют быстрой адаптации пользователя. При автоматизированном расчёте программа выполняет за пользователя трудоёмкую работу, так как приток воды для каждой скважины должен быть рассчитан отдельно.

Например, для линейного объекта, в котором количество скважин может доходить до пятидесяти, точный ручной расчет может растянуться на десятки листов. И если мы считаем правильно то мы должны сделать расчёт притока воды на каждый день, так как приток воды меняется относительно продолжительности работы в открытой траншеи. При использовании программы «Водоотлив» трудозатраты проектировщика сокращаются в  десятки раз.



Рассмотрим подробнее возможности программы.

В первую очередь выбирается вид котлована/траншеи из 2х вариантов: прямоугольной/квадратной и неправильной формы.

В первом варианте вводится длина и ширина, во втором варианте вписывается квадратная площадь. Следующим шагом вводится глубина котлована/траншеи.

          Указываем продолжительность работы насоса, так как приток воды меняется с течением времени.

В окно «Слои»  вводятся все грунтовые слои указанные в геологическом заключении. Параллельно уточняются характеристики слоёв в окне на против "Характеристики слоя", которые участвуют в расчёте.

Здесь же вводятся коэффициенты фильтрации и коэффициенты водоотдачи, взятые из геологического заключения или лабораторных испытаний. При отсутствии фактических значений можно использовать представленные в программе «Водоотлив» справочные данные из нормативного документа «Рекомендации по определению гидрогеологических параметров грунтов методом откачки воды из скважин». Однако не следует забывать, что справочные данные могут отличаться от фактических значений.

Переходим к окну «Скважины». В окно скважины заводятся данные по скважинам участвующие в расчёте.

В окно «Слои в скважине» вводятся данные по Всем слоям, которые находятся в скважине.



После расчёта программа выдаёт данные по средневзвешенным коэффициентам водоотдачи и фильтрации, радиуса Депрессии, а так же данные по притоку воды.

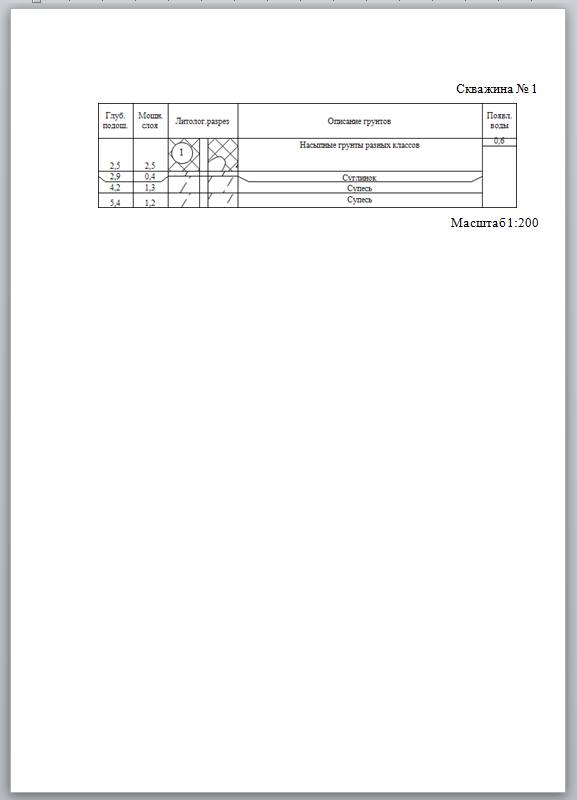

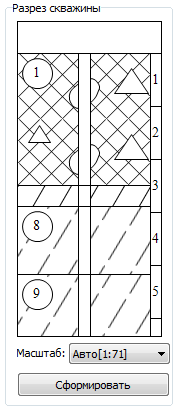

С правой стороны для каждой скважины формируется графический разрез скважины, который вы можете вывести в Word и приложить к отчёту.

Далее мы переходим ко второй части программы, а именно подсчёту количества машино – часов и выбору насоса. Насос выбирается из предложенного списка, так же существует возможность добавить свой насос с сохранением данных.

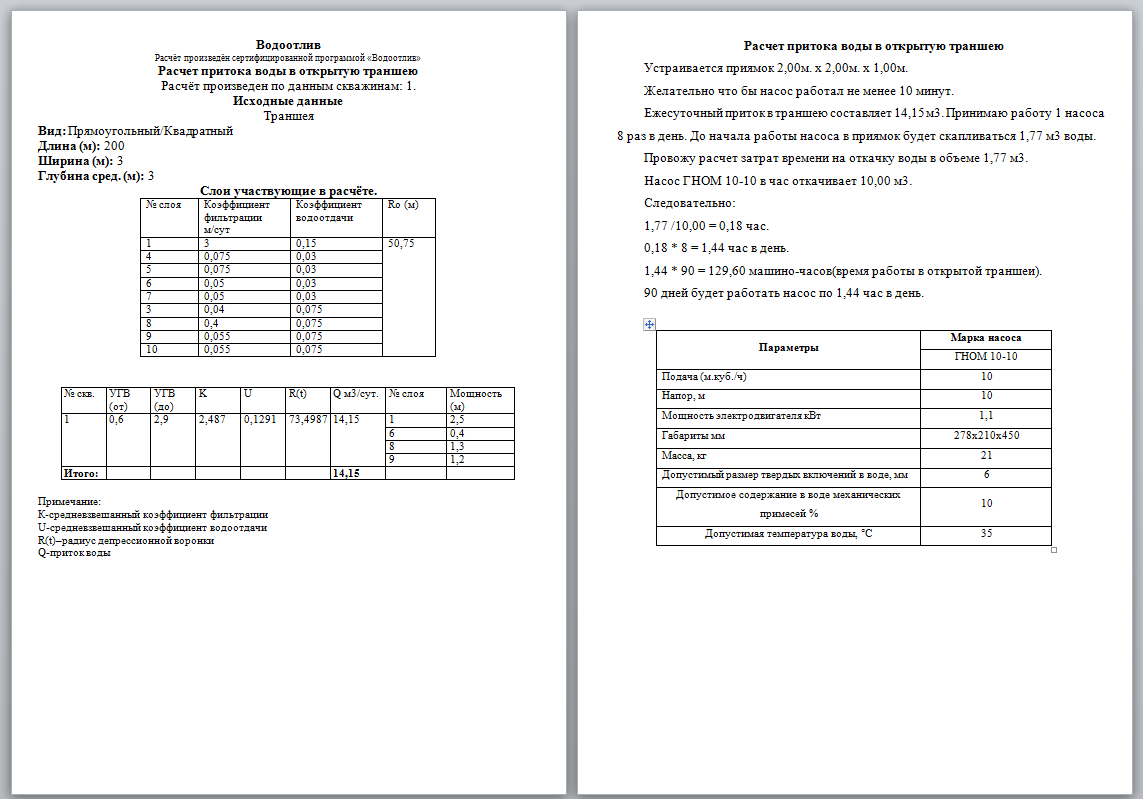

Программа «Водоотлив» позволяет сохранить отчёт, а так же создавать отчёт в виде текстового файла формата *doc. Применение программы «Водоотлив» позволяет оперативно и комплексно решать задачи по расчёту притока воды и получению данных для сметы. Особенностью программы является легкость в её применении любым, даже не подготовленным в этой области, специалистом.





Авторы надеются, что с применением программы «Водоотлив» количество ошибок в расчетах специалистов сведется к минимуму.
